Nonnenhorn

Beim vorliegenden Bauvorhaben handelt es sich um eine eingeschossige Tiefgarage in Stahlbetonbauweise. Die Tiefgarage ist zum Teil überbaut und zum Teil überschüttet. Flachdecke, tragende Stützen und Wände sind aus Stahlbeton. Zwischen dem überbauten und nicht überbauten Bereich ist die Decke geteilt und liegt vermutlich über eine Knagge oder Tronsolen auf dem Unterzug auf.

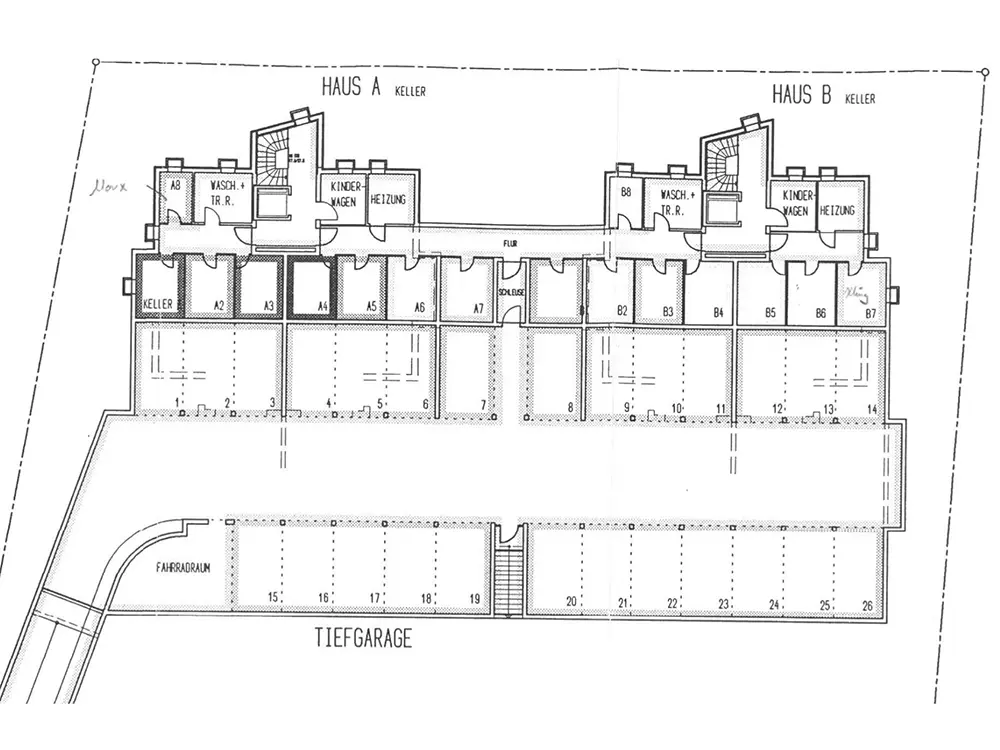

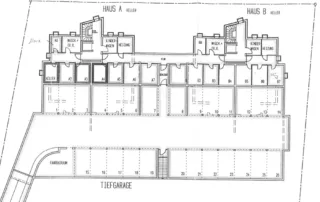

Die Tiefgarage verfügt über 26 Stellplätze.

Die Stützen- und Wandfüße waren durch Chlorideinwirkung geschädigt und mussten demzufolge saniert werden.

Sanierungskonzept:

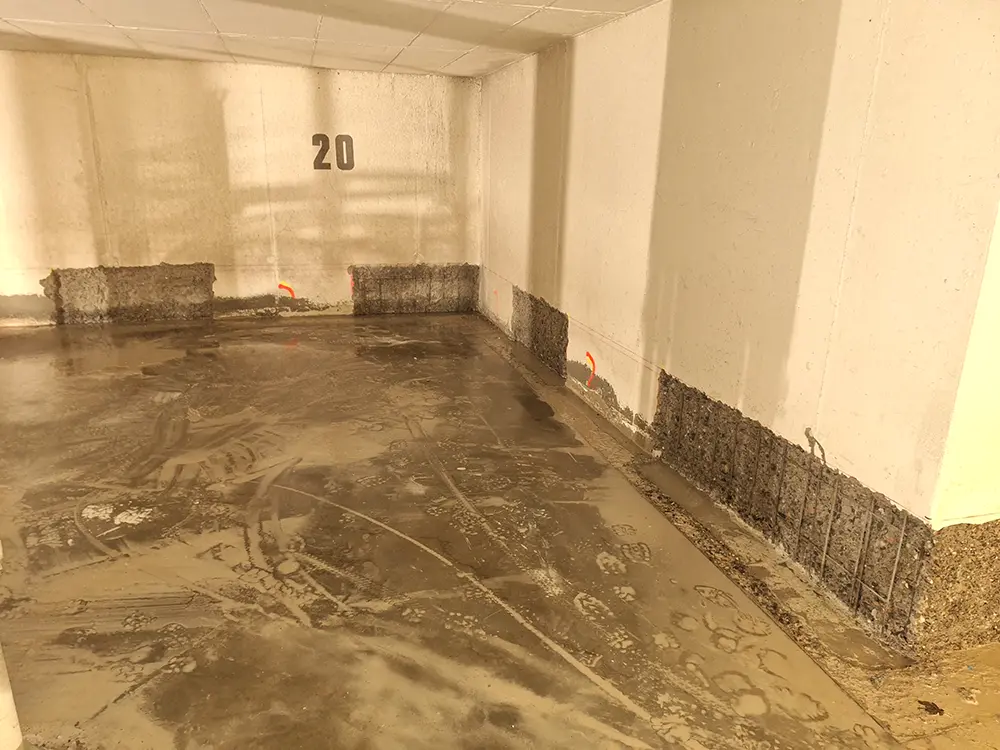

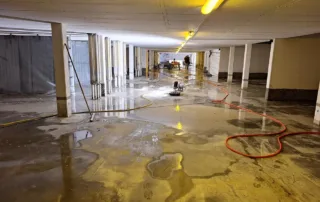

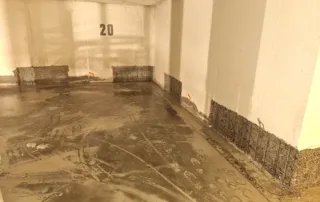

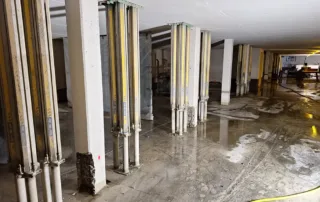

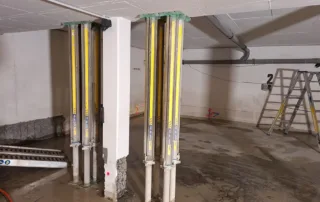

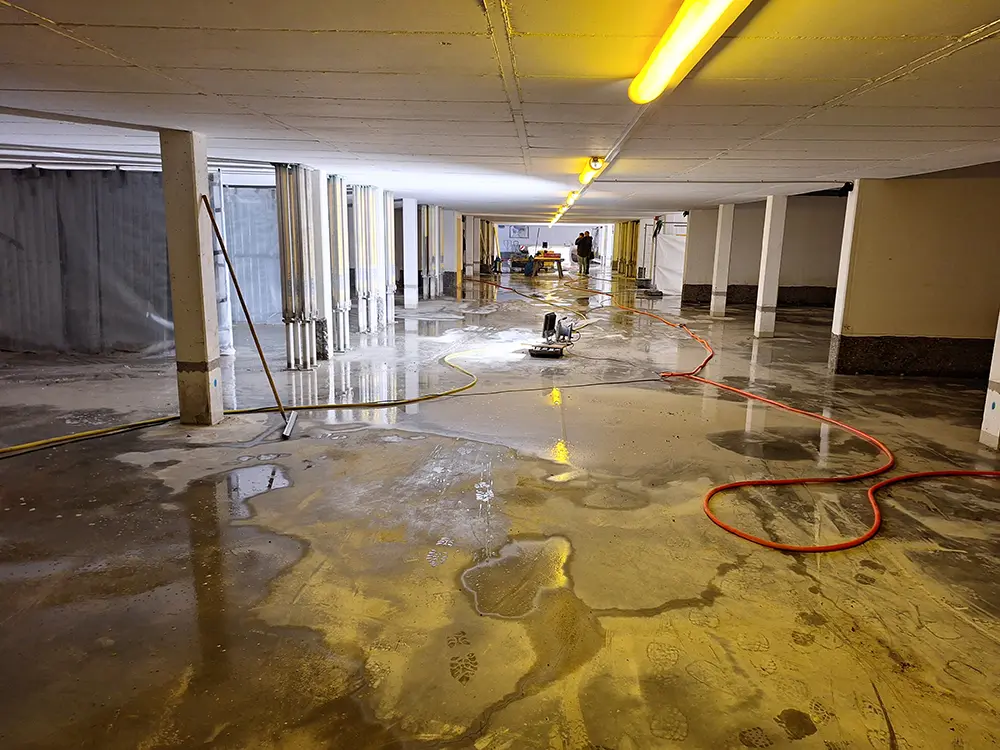

Die Decke/Unterzüge wurden während dem Sanierungsvorgang durch Baustützen unterstützt. Im Anschluss wurden die Stahlbetonstützen im Fußbereich mit Hochdruckwasserstrahlen freigestrahlt. Die maximale Abtragtiefe betrug 6cm. Die Stahlbetonstützen wurden in zwei Pilgerschritten bearbeitet. Die Stahlbetonwände ebenso, mit je 1,25m Abschlagslänge.

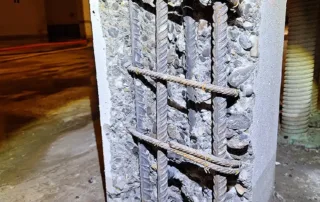

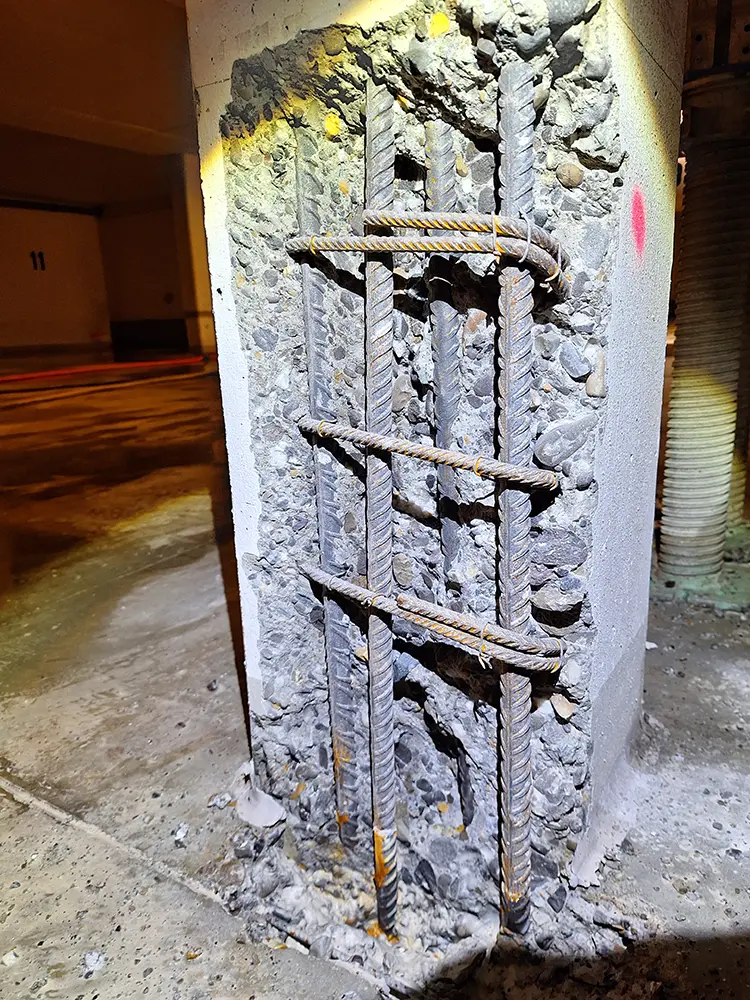

Nach dem Freistrahlen wurde die bereits geschädigte Bewehrung in Längs- und Querrichtung ergänzt. Im Anschluss wurde der sanierte Bereich durch neuen Beton ergänzt.

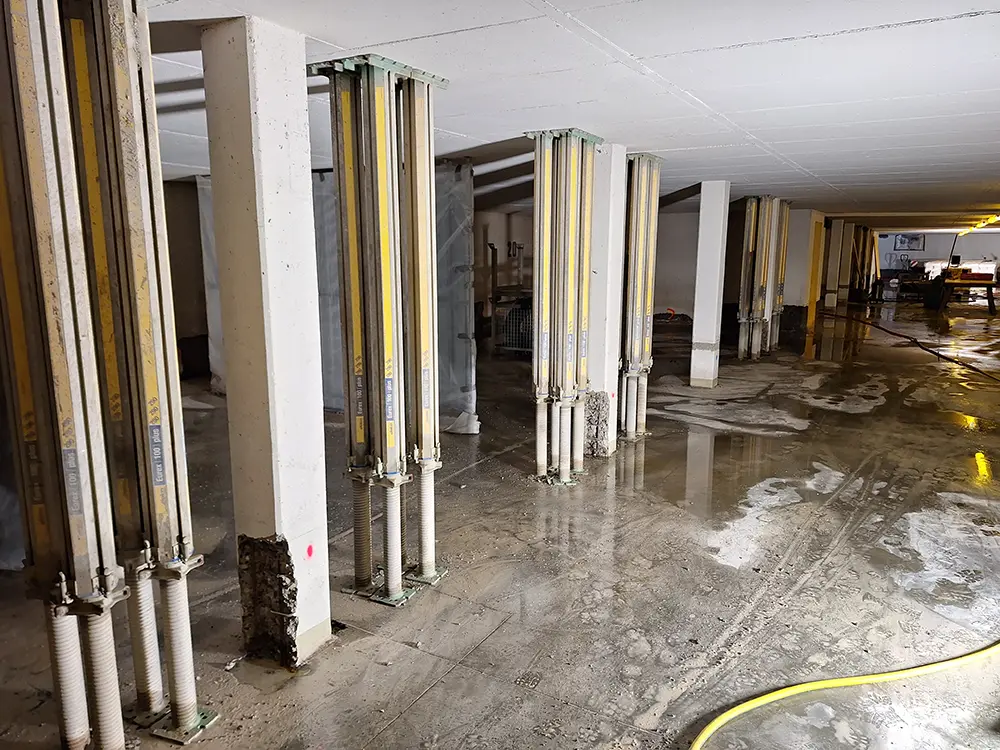

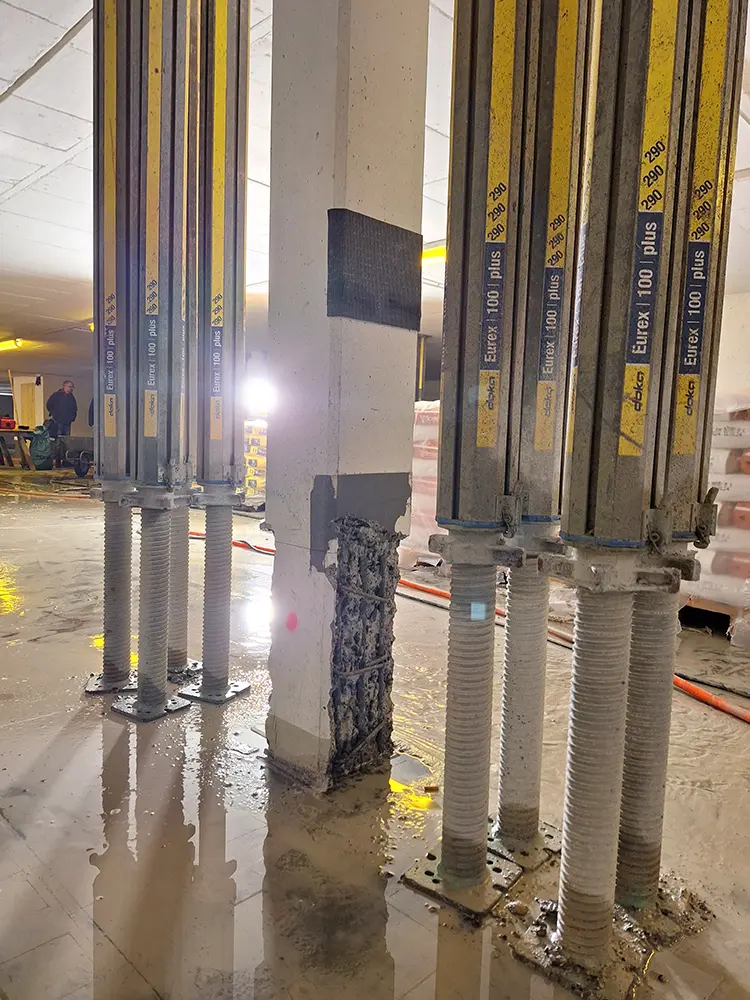

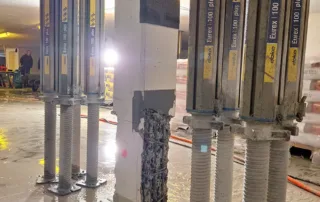

Die Baufirma setzte hier einen schwindarmen Spritzbeton ein. Als temporäre Baustützen während der Sanierung wurden die Doka Eurex 100 plus 290 verwendet.

Tiefgaragensanierung

temporäre Abstützungsmaßnahmen

Nonnenhorn

Dobler GmbH & Co. KG Bauunternehmen

Ingenieurbüro für Beton und Bauwerksinstandsetzung Rainer Eger

Statische Bemessung und Abnahme
